Extinção Automática de Incêndios
em Salas e Quadros Eléctricos com Firetrace


EXTINÇÃO AUTOMÁTICA DE INCÊNDIOS
EM SALAS E QUADROS ELÉCTRICOS COM FIRETRACE

Como proteger eficazmente contra incêndios as suas salas eléctricas sem necessidade de grandes investimentos e com instalação rápida e simples.

Existe um sistema de protecção contra incêndios que poderá aplicar e que lhe permite detectar qualquer tipo de incêndio nas salas eléctricas mesmo aqueles, que ocorrem no interior dos quadros eléctricos onde é mais provável o início do incêndio, e em segundos actuar de forma automática a extinção do incêndio, sem estragos para o equipamento eléctrico e sem perigo para as pessoas

Qual a Probabilidade De Incêndio Em Salas eléctricas

A probabilidade de ocorrência de um incêndio em salas eléctricas é baixa, mas se acontecer, as consequências se o incêndio se propagar poderão ser devastadoras.

Provavelmente lembrar-se-á de 2 ou 3 incêndios que ocorreram em fábricas nos últimos anos em Portugal!

Relacionados com alguns dos nossos clientes, menciono os seguintes casos:

  • A Destruição completa de duas salas eléctricas provocada por curto-circuito em um quadro eléctrico devido a sobrecarga no circuito eléctrico.Neste incêndio não houve tempo de actuar a tempo a extinção uma vez que quando foi detectado já se tinha propagado a todos os equipamentos nas duas salas. Não existia sistema de detecção nem de extinção de incêndio pelo que a acção foi já tardia. Os prejuízos foram não só ao nivel da reposição dos equipamentos e quadros eléctricos mas também no tempo de paragem na produção.Actualmente as salas estão equipadas com detecção de incêndios no ambiente e com Firetrace em todos os quadros.
  • Incêndio num quadro de iluminação em zona de arquivo com destruição do armário, dos cabos eléctricos e dos detectores de incêndio nessa zona. Felizmente o sistema de detecção incêndio que havia sido instalado pela Tecnisis há cerca de 3 anos, deu o alarme e a pronta actuação da segurança suprimiu rapidamente o incêndio.
  • O Incêndio em transformadores de alta intensidade. O incêndio ocorreu ao fim de semana e foi suprimido de forma automática em segundos. Felizmente havia sido instalado cerca de 3 meses antes, um sistema de extinção de incêndios por Firetrace abrangendo toda a fábrica e esse transformador em particular. A detecção e a extinção aconteceram em segundos não havendo destruição nem qualquer perigo de propagação.
  • Incêndio num transformador no interior de fábrica que foi detectado pelo sistema de detecção instalado e que não teve quaisquer consequências. Nesta fábrica já foram detectados 2 situações de incêndio desde que a Tecnisis instalou o sistema de detecção.
  • O incêndio que foi muito publicitado nos jornais ocorrido num quadro eléctrico do Hospital de Coimbra que teve graves consequências com a destruição de vários equipamentos e sistemas do Hospital.
  • A destruição total de um quadro eléctrico em empresa municipal. Foi posteriormente substituído com novo quadro equipado com sistema de Firetrace.

Estes são alguns dos casos mais recentes do meu conhecimento. Mas muitos outros terão ocorrido em Portugal não sendo do conhecimento publico obviamente por questões de segurança e de publicidade.

Como proteger contra incêndios salas eléctricas? Mesmo as de grande dimensão!

A protecção de uma sala eléctrica pode ser feita de forma passiva utilizando sistemas de detecção de incêndio na sala que dão o alarme avisando a segurança do perigo existente. Se a acção for rápida o incêndio será extinto sem graves consequências

Ou idealmente de forma activa com a extinção de incêndio feita automaticamente actuada pelo sistema de detecção. Neste caso a extinção do incêndio faz-se por inundação total, descarregando gases inertes ou gases químicos para o interior das salas, garantindo uma extinção do incêndio total se os sistemas estiverem bem dimensionados e não existirem falhas.

Mas se a quantidade de gás tiver sido mal calculada ou se por exemplo uma porta da sala estiver aberta no momento da descarga, ou o ar condicionado se mantiver ligado, a extinção do incêndio pode não acontecer.

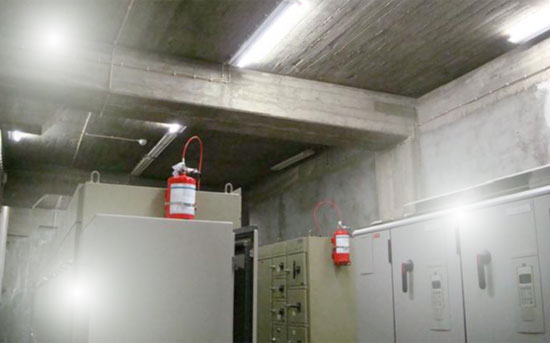

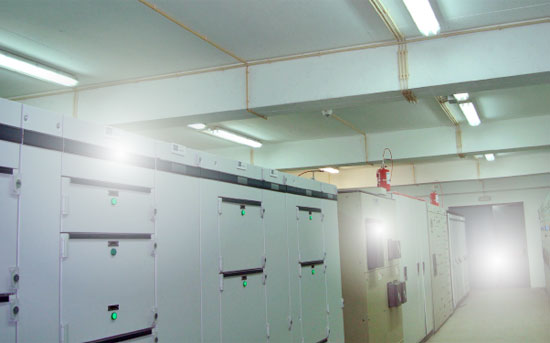

Sala Eléctrica com 2 sistemas Firetrace protegendo cada um o respectivo quadro eléctrico e com os detectores ambiente colocados no tecto para a protecção global da sala

Este sistema por inundação total é simples e prático de instalar se a sala for pequena, mas se for grande e se existirem zonas de ventilação e aberturas, então os custos de um sistema de extinção por gases inertes ou gases químicos poderão ser enormes.

A protecção contra incêndios nesta forma, torna-se ainda mais complicada se for necessário proteger por exemplo 50 salas eléctricas que poderá ser o caso em fábricas de grande dimensão - o investimento torna-se elevadíssimo.

Qual a Solução para salas de grande dimensão?

A solução óbvia, passa por instalar sistemas de detecção no ambiente da sala e detectar e extinguir o incêndio, nos pontos onde é mais provável que o incêndio possa ocorrer.

Obtém-se assim um sistema redundante em termos de detecção e uma extinção rápida e eficaz com FM 200 ou com NOVEC por ser actuada logo no início com o incêndio ainda com baixa carga térmica.

Pequenos focos de incêndio podem ter origem bastante diversa, tal como em curto-circuito num elemento de quadro eléctrico, mau estado de cabos de alimentação de energia, avaria numa máquina, mau estado de equipamentos eléctricos, aumento da corrente de carga numa máquina ou num sector da fábrica, falta de cuidado em trabalhos de soldadura ou de electricidade.

O controlo de um incêndio na fase inicial é muito fácil.

Quando o incêndio já se propagou e atinge grandes proporções, torna-se muito difícil a extinção do incêndio podendo causar enormes prejuízos e só com uma intervenção forte de meios de combate é possível extinguir o incêndio.

É por isso fundamental que existam instalados sistemas de detecção que em caso de incêndio emitam o alarme logo na fase inicial.

E se ao mesmo tempo em que é feita a detecção for actuada de forma automática a extinção do incêndio, então tanto menores serão os prejuízos.

Na maioria das salas eléctricas podem ser utilizados sistemas de detecção de incêndios no ambiente das salas e sistemas de detecção e extinção automática no interior dos quadros eléctricos principais.

Este tipo de sistema está já aplicado em várias fábricas em Portugal, protegendo as salas consideradas mais criticas e foi desenvolvido para que em caso de incêndio o alarme seja dado no local do incêndio e em zona central na sala de comando ou na portaria onde está sempre gente.

A constituição do sistema

  • Central de detecção Incêndio na sala ligada á portaria ou á sala de comando
  • Detectores de incêndio no chão falso, no tecto falso e galerias de cabos das salas
  • Sirene de alarme
  • Botoneira de alarme
  • Sistemas de extinção automática de incêndios no interior dos quadros eléctricos tipo Firetrace

O Agente de Extinção por Gás Químico

É uma das soluções mais avançadas no mercado com o sistema de detecção dentro do quadro eléctrico e com actuação automática da extinção do incêndio. Se houver fogo, o tubo linear pressurizado faz a detecção, o alarme é dado de imediato através da central e automaticamente é feita a descarga do agente de extinção para o interior do quadro eléctrico.

Qual agente de extinção de Incêndio mais eficaz?

O agente de extinção é o NOVEC ou o FM200, agentes de extinção extremamente eficazes em termos de extinção e que não estragam os equipamentos eléctricos. Em eficácia de extinção é comparável ao Hallon bastando uma concentração de cerca de 4 e 7% respectivamente para uma eficaz extinção do incêndio. E é um dos mais eficazes agentes de extinção quando comparado com todos os outros gases químicos.

O sistema extingue o fogo, através da remoção do calor no local. O Gás extinção criam uma mistura gasosa com o ar, com uma capacidade de absorção do calor muito maior do que o ar, absorvendo mais energia na variação de temperatura. Como resultado, os três elementos responsáveis pelo fogo - combustível, calor e oxigénio são reduzidos obtendo-se um efeito de extinção do fogo extremamente eficaz.

O NOVEC tem um tempo de vida na atmosfera após descarga de 5 dias, não afecta a camada de ozono e não é nocivo nem para as pessoas nem para o ambiente.

Uma concentração de projecto baixa de 4 a 6% em combinação com um NOAEL alto de 10% (Non Observable Adverse Efects Level), dá uma margem de segurança de até 100%.

Estes gases de extinção podem também ser utilizados para inundação total em espaços ocupados. E não há nenhum risco de asfixia humana porque estes gases não esgotam o oxigénio na zona de perigo. E não estragam os equipamentos eléctricos e por isso são ideais para a protecção de quadros eléctricos e servidores informáticos.

Quando comparado com os sistemas de detecção no interior de armários eléctricos tem a vantagem de não dar falsos alarmes originados por poeiras ou outros gases, e de para além de detectar fazer também a extinção do incêndio.

Em quadros eléctricos de gavetas e compartimentos é um sistema único que permite a colocação do tubo de detecção no interior desses compartimentos detectando e extinguindo o incêndio em pontos inacessíveis.

Mas se para além de detectar e extinguir o incêndio nos pontos mais prováveis de ocorrência, estiver também instalada a detecção no ambiente da sala, abrange-se assim todos os espaços abertos e fechados na sala.

A cobertura do ambiente da sala é feita através de detectores ópticos/térmicos que detectam rapidamente a libertação de fumos e com uma resposta mais rápida se houver variação de temperatura. Estes detectores permitem abranger uma área de pelo menos 60 m2 e são colocados no tecto, nas galerias de cabos e no chão falso.

Os detectores de incêndio são ligados a uma central de detecção de incêndio que recebe também os alarmes do Firetrace dentro dos quadros. Estas centrais são de 4 ou 8 ou 24 zonas de forma a ligar cada grupo de elementos às respectivas zonas bem como ao grupo das botoneiras, e das sirenes.

Qual o sistema ideal de extinção?

Assim se existir um fogo no interior de um quadro em poucos segundos é detectado e automaticamente descarregado o gás de extinção no interior, e dada a indicação á central de detecção que dispara a sirene de alarmes, que envia um sinal para o sistema central da fábrica. Muito provavelmente a detecção de incêndio no ambiente nem será feita pelo facto de o sistema Firetrace ter feito rapidamente a extinção do incêndio sem quaisquer consequências.

Se existir um foco de incêndio nos cabos eléctricos na galeria de cabos ou mesmo numa área não abrangida pelo Firetrace , os detectores de fumos actuam muito rapidamente. A central de detecção actua o alarme acústico e luminoso da sala e e também o alarme na central da fábrica.

Para além de extinguir o incêndio através do gás é possível aumentar a segurança se deslastrar o quadro ou a zona desligando a electricidade, bastando para isso utilizar o relé de saída para activar um interruptor.

È provavelmente o sistema ideal para aplicações em salas eléctricas com quadros eléctricos críticos e com muita poeira. O alarme de incêndio poderá ser actuado manualmente através das botoneiras em cada sala.

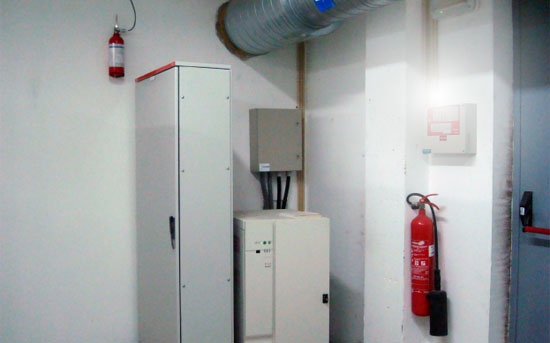

Sistema Firetrace e Central de Detecção de incêndios. A central recebe o sinal de alarme de incêndio no interior do armário através do pressostato e emite o alarme local através da sirene no exterior da sala e transmite o alarme para a central principal da fábrica.

Como Funciona o sistema extinção FIRETRACE?

O sistema utiliza um tubo especial de polímero para detecção do incêndio e um agente de extinção- o NOVEC ou FM 200 contido em cilindros e apropriado para a extinção do incêndio em equipamentos eléctricos.

Quando o tubo de detecção Firetrace detecta o fogo, de imediato se efectua a descarga do gás de extinção extinguindo em poucos segundos o incêndio e evitando a ocorrência e o reacendimento de novos fogos no interior do armário

A instalação é efectuada sem necessidade de alimentação de energia eléctrica, extinguindo o incêndio em poucos segundos. O tubo de detecção é montado no armário ao longo das zonas de aparelhagem que se afiguram mais criticas e é definido no momento em que se está a fazer a instalação.

Foi instalado um detector de pressão com contacto livre de potencial para a ligação à central de incêndios e assim para o alarme na sirene e na central principal da fábrica.

No futuro, é possível também com este contacto desligar a energia eléctrica ao armário e assim obter 100% de eficácia evitando posterior reacendimento de incêndio.

O sistema não estraga os equipamentos, funciona sem alimentação de energia eléctrica, é extremamente eficaz e extingue incêndios de classe A, B, C em segundos.

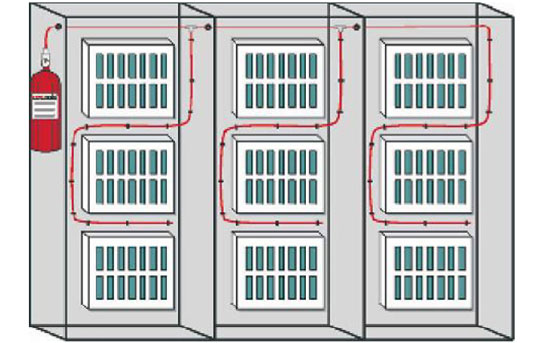

Instalação típica FIRETRACE em Quadros Eléctricos

O Firetrace é instalado em Quadro eléctrico e utiliza o agente extintor Novec ou FM200 que não estragam o equipamento eléctrico

O Sistema directo pode ser instalado em múltiplas cabines ou divisões de quadros eléctricos. Os fogos normalmente começam porque existem más ligações, ou bornes desapertados ou sobrecargas corrente que levam a existência de arco eléctrico. Os arcos eléctricos geram temperaturas extremamente elevadas e podem provocar á queima do revestimento de plástico e dos condutores propagando-o a a outras zonas. Por outro lado os próprios equipamentos de baixa e média voltagem estão sujeitos á queima e por isso deverão ser protegidos. A passagem do tubo de detecção Firetrace por cima destes elementos permitirá detectar e extinguir rapidamente o incêndio.

Após a ignição do incêndio é importante que a alimentação do quadro seja desligada de forma a evitar possíveis reinícios de incêndio. O sistema Firetrace inclui um pressostato que em caso de actuação irá desligar a alimentação do quadro garantindo assim maior segurança. Para além de desligar o quadro o pressostato, pode actuar um alarme de aviso.

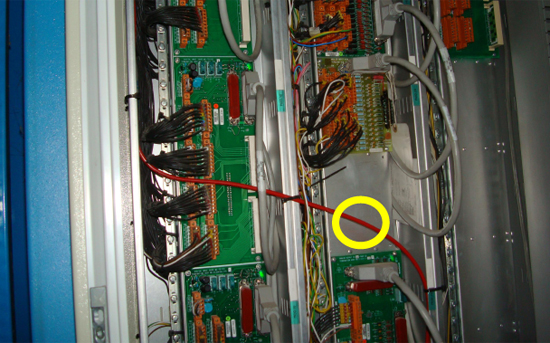

Sistema Firetrace com tubo de detecção pressurizado e com o pressostato para transmissão de alarme de incêndio no interior do quadro. Tubo de detecção Incêndio no interior de quadro eléctrico

O tubo circula nas zonas mais críticas de incêndio no interior do quadro eléctrico e rompe se a temperatura exceder 100 °C ou seja quando existe a possibilidade de propagação do incêndio a outras zonas.

Sistema Firetrace de 5Kg e 2kg para protecção e quadros de grande e pequena dimensão

Os sistemas Firetrace estão dimensionados de acordo com a dimensão do quadro eléctrico, descarregando em caso de incêndio a quantidade de agente extintor necessário para a extinção total. O pressostato actua quando o incêndio é detectado e transmite o sinal de alarme- contacto livre de potencial para a central que actua o alarme acústico e que pode actuar o deslastre do quadro. Se o quadro for desligado da alimentação após incêndio obtêm-se a maior eficácia na extinção porque se elimina a causa do incêndio.
